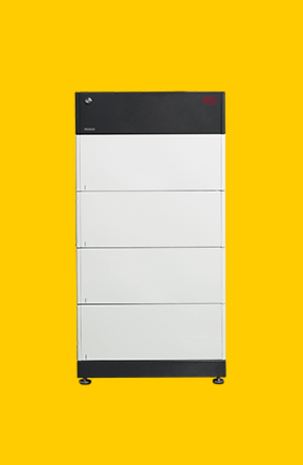

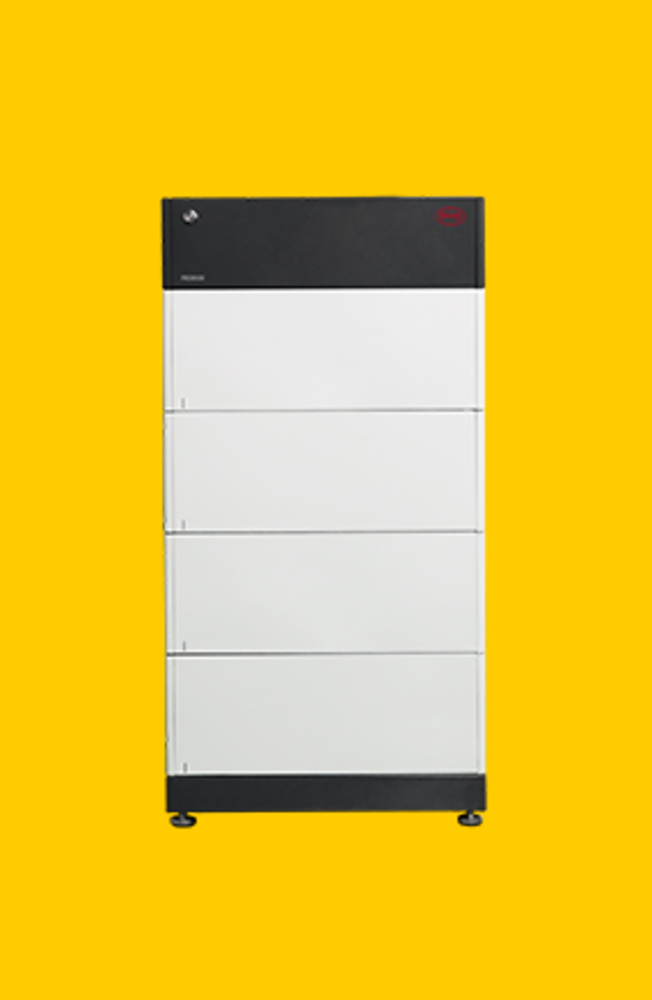

Battery-Box HVS+ batterijmodule 2,56 kWh

De HVS+ is de kleinste van de twee hoogvoltage-modules van BYD: 2,56 kWh per stuk, 102,4 volt en 38 kg. Je stapelt er zoveel op elkaar als je capaciteit vraagt, en samen vormen ze één Battery-Box-toren.

Hoeveel modules gaan er in een toren?

Het datasheet van de HVS-serie geeft 2 tot 5 modules per toren. Dat levert 5,12 kWh bij twee modules, dan 7,68, 10,24 en 12,8 kWh bij vijf. Eén module alleen werkt dus niet: twee is het minimum, omdat de toren pas bij die spanning bruikbaar wordt voor een hoogvoltage-omvormer. De nominale spanning loopt van 204,8 V bij twee modules tot 512 V bij vijf. Wil je verder, dan zet je tot drie identieke torens parallel via een combinerbox, met 38,4 kWh als bovengrens.

Wat je erbij nodig hebt

Losse modules doen niets. Een BYD-toren draait pas als er een BCU op zit, de regeleenheid die het batterijmanagement doet en met je omvormer praat, plus een base waar de stapel op staat en een cover die hem afsluit. Voor de plus-generatie is dat de BCU+, die BYD levert als set samen met de base en de cover. Die set koop je één keer per toren, de modules zoveel keer als je capaciteit nodig hebt.

HVS of HVM?

De twee HV-lijnen verschillen in karakter. Een HVS-module heeft een hoge celspanning van 102,4 V en levert 25 A continu, met 50 A piek gedurende drie seconden. Een HVM-module zit op 51,2 V maar levert 50 A. Voor hetzelfde aantal kWh heb je bij HVM dus meer modules nodig, maar krijg je wel meer vermogen. Zoek je vooral compacte opslag en niet het maximale ontlaadvermogen, dan is HVS de logische kant.

De harde randvoorwaarden

Hoogvoltage en laagvoltage zijn niet uitwisselbaar. Een HVS-toren werkt alleen achter een omvormer die op hoogvoltage batterijen is gebouwd; op een 48 volt omvormer sluit hij nergens op aan. BYD publiceert per omvormer een compatibiliteitslijst waarin ook het minimum aantal modules staat, en dat minimum wijkt regelmatig af van de twee uit het datasheet. Laat die combinatie controleren voordat je bestelt, want een toren met één module te weinig start eenvoudigweg niet op.

Praktisch

De modules zijn LiFePO4, IP55 en mogen binnen of buiten staan op een vloerstandaard. Het werkbereik loopt van min 10 tot plus 50 graden, met vermogensbeperking tussen min 10 en plus 5 graden. Rendement is 96 procent of hoger, communicatie gaat over CAN of RS485. Certificering: VDE 2510-50, IEC 62619, CEC, CE en UN38.3. BYD geeft 10 jaar garantie onder voorwaarden. Een toren van vijf modules weegt 205 kg, dus de vloer moet dat aankunnen en plaatsen is werk voor twee man.

Hoeveel ruimte kost het?

De toren is altijd 585 mm breed en 298 mm diep, ongeacht het aantal modules. Alleen de hoogte verandert: 762 mm bij twee modules, oplopend tot 1.461 mm bij vijf. Daar komt de vrije ruimte boven de kast nog bij om de bovenste module erop te kunnen zetten. Voor een bijkeuken of garage is dat doorgaans goed te doen, en dat is precies waarom de HVS populair is bij mensen die niet over een technische ruimte beschikken.
