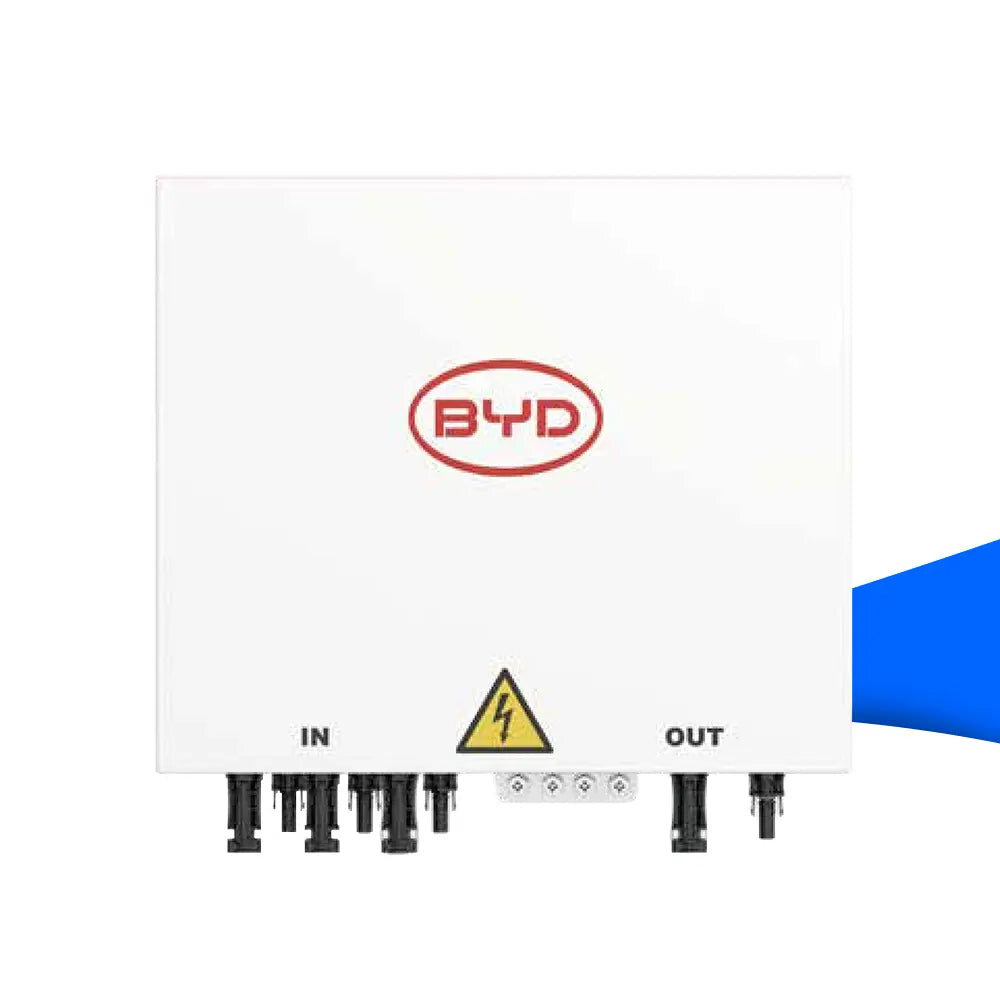

Accessoire batterij-Box HVS/HVS+/HVM/HVM+/HVB HV

Wil je meer capaciteit dan er in één Battery-Box-toren past, dan zet je twee of drie torens naast elkaar. De HV-combinerbox brengt die torens samen op één DC-verbinding naar de omvormer, in plaats van drie losse kabelparen die de installateur ergens moet zien te bundelen.

Voor welke modules

Het datasheet van de BYD-combinerbox noemt de Battery-Box Premium HVS, HVM, HVM+, HVS+ en HVB als ondersteunde modellen. Het maximum ligt op drie torens. Voor de laagvoltage LVS-lijn is dit niet het juiste onderdeel; die kent een eigen manier van parallel schakelen.

De regels die je niet mag overslaan

BYD is hier expliciet over, en met reden. De torens moeten hetzelfde model zijn: een HVS naast een HVM combineren mag niet. Ze moeten evenveel modules tellen, dus twee torens van vier en niet één van vier plus één van drie. En bij de installatie moet de laadtoestand van alle torens gelijk zijn. Wijk je daarvan af, dan gaan de torens onderling stroom uitwisselen en dat is precies wat je niet wilt. Daarnaast moet de totale opstelling voorkomen in de compatibiliteitslijst voor hoogvoltage omvormers van BYD.

Wat het praktisch oplevert

Eén kabelroute naar de omvormer in plaats van meerdere, met de zekeringen en de scheiding netjes in één kast. Voor de installateur scheelt dat tijd en voor jou scheelt het een meterkast vol losse componenten. De combinerbox is IP55 uitgevoerd, net als de torens zelf, en kan daardoor in dezelfde ruimte hangen.

Kanttekening bij de specificaties

Dit artikel is de CBH-70A. Het BYD-datasheet dat wij in huis hebben beschrijft de CBH-40A, de uitvoering met een lagere stroomgrens. De functie, de montagewijze en de regels over gelijke torens zijn hetzelfde, maar de maximale in- en uitgangsstroom van de 70 A-versie ligt hoger en die getallen nemen we hier niet uit het verkeerde datasheet over. Heb je de exacte stroomwaarden nodig voor de berekening van je installateur, vraag ze bij ons op.

Eén toren van vier modules heeft dit onderdeel niet nodig. Het wordt pas relevant vanaf de tweede toren, en dat is meestal een keuze die je maakt omdat de hoogte in de ruimte op is.
