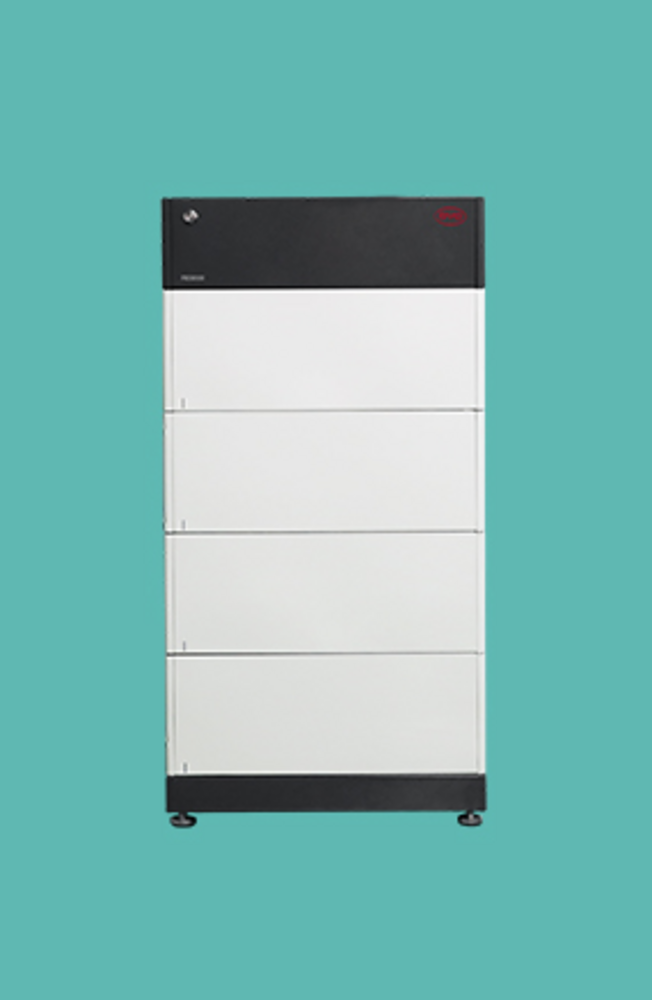

Battery-Box LVS batterijmodule 4 kWh

De Battery-Box LVS is de laagvoltage-lijn van BYD: modules van 4 kWh op 51,2 volt, 45 kg per module. Anders dan bij de HV-lijn werkt één module hier al als volwaardige toren van 4 kWh.

Van 4 tot 24 kWh in één toren

Per toren gaan er 1 tot 6 modules in, met 4, 8, 12, 16, 20 en 24 kWh als stappen. Het opgegeven vermogen groeit mee: 65 A continu bij één module, 130 A bij twee, 195 A bij drie en 250 A vanaf vier. Piekstroom loopt van 90 A tot 360 A gedurende vijf seconden. De opgegeven capaciteit is bruikbare energie, dus de 4 kWh die je koopt is de 4 kWh die je kunt inzetten.

Doorgroeien naar meerdere torens

Het datasheet noemt maximaal 64 modules parallel, oftewel 256 kWh. Daar zit wel een voorwaarde aan die je makkelijk over het hoofd ziet: parallel schakelen kan alleen met torens van 1 tot 4 modules. Een LVS 20.0 en een LVS 24.0 mogen uitsluitend als enkele toren draaien. Wil je dus verder groeien dan 16 kWh, bouw dan niet één hoge toren maar meerdere lagere. Die keuze maak je aan het begin, want achteraf ombouwen betekent modules verplaatsen.

Laagvoltage of hoogvoltage?

Dit is de vraag die je eerst beantwoordt, en het antwoord komt van je omvormer. Een LVS-toren werkt op 51,2 volt, met een bereik van 40 tot 57,6 volt. Hij past achter omvormers die voor 48 volt batterijen zijn gebouwd en achter niets anders. De HV-modules van BYD werken op honderden volts en zijn geen alternatief; een HVS of HVM in plaats van een LVS bestellen betekent dat er niets werkt. Laagvoltage komt vooral voor bij off-grid installaties, bij bepaalde merken omvormers en bij systemen die uit de campersector of de scheepvaart doorgegroeid zijn.

Wat je erbij nodig hebt

Een LVS-toren heeft een BMU nodig, de beheerunit die het batterijmanagement doet, plus een base en een cover. Die worden apart geleverd. Ook de DC-bekabeling naar de omvormer is een los artikel; BYD gebruikt aan de batterijzijde Surlok C-connectoren, en de kabeldoorsnede volgt uit de stroom en de lengte, niet uit een standaardkeuze.

Praktisch en eerlijk

Eén module is 528 bij 650 bij 298 mm en weegt 64 kg. Een toren van zes weegt 289 kg. IP55, binnen of buiten, min 10 tot plus 50 graden, rendement 95 procent of hoger, LiFePO4, communicatie via CAN. Certificering: VDE 2510-50, IEC 62619, CE, CEC en UN38.3, met 10 jaar garantie onder voorwaarden. De kanttekening: bij hoge vermogens vraagt laagvoltage om dikke kabels en hoge stromen, en dat maakt de installatie bewerkelijker dan bij een HV-systeem. Voor een doorsnee woonhuis met een moderne hybride omvormer is de HV-lijn meestal de eenvoudiger route.
