Accessoires connectorset Surlok C man+vrouw voor 50mm2

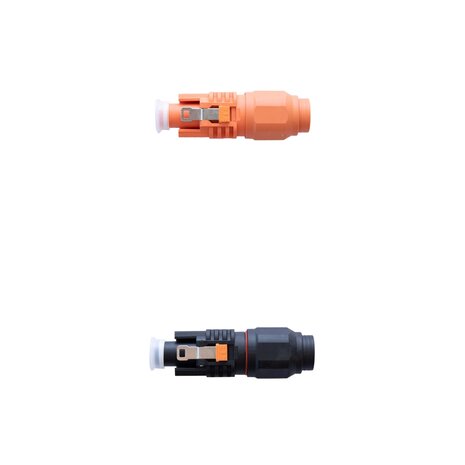

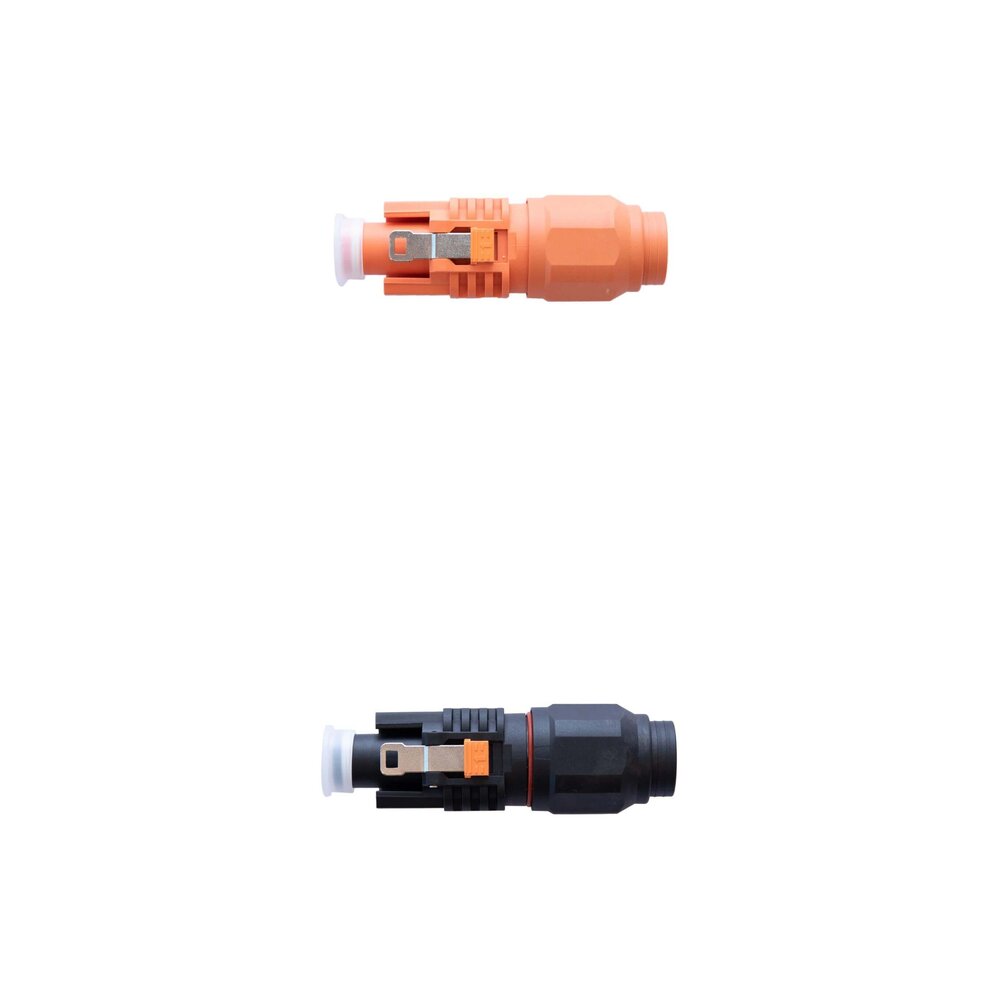

Deze Surlok C-connectorset is de uitvoering voor 50 mm² kabel. Man en vrouw zitten erin, zodat een installateur een DC-verbinding op maat kan opbouwen.

Het verschil met de 35 mm²-set

Alleen de kerndoorsnede waarop de connector klemt. Dat klinkt als een detail, maar het is het hele punt: een connector voor 35 mm² krijg je niet fatsoenlijk op een kabel van 50 mm² en andersom houdt de klemming geen contact. De keuze wordt dus bepaald door de kabel die er al ligt of die de installateur heeft berekend, niet door wat er toevallig op voorraad is.

Wanneer kom je op 50 mm² uit?

Bij hoge stromen of lange routes. In een BYD LVS-systeem loopt de continue stroom volgens het datasheet op naar 250 A vanaf vier modules, met een piek van 360 A gedurende vijf seconden. De kant-en-klare kabelset die BYD voor de LVS levert is dan ook in 50 mm² uitgevoerd. Maak je zelf een kabel op lengte in plaats van die set te gebruiken, dan hoort deze connectorset daarbij.

Hoe je de juiste kiest

De doorsnede die je nodig hebt is een berekening volgens NEN 1010, gebaseerd op stroom, lengte, legwijze en toelaatbare spanningsval. Neem die niet over uit een webshoptekst, ook niet uit deze. Wat we hier wel kunnen zeggen: kies de connector die past bij de kabel die je gebruikt, en niet andersom.

Persen doe je met het bijbehorende gereedschap. Bij deze stromen is een matige persverbinding geen schoonheidsfoutje maar een warmtebron. Wij leveren deze connectoren daarom vooral aan installateurs, of als onderdeel van een systeem dat wij zelf plaatsen.

Twijfel je tussen deze set en de 35 mm²-versie, kijk dan eerst naar de kabel. Staat er 50 op de mantel, dan is dit de juiste.
