kWh meter DTSU 3CT100A

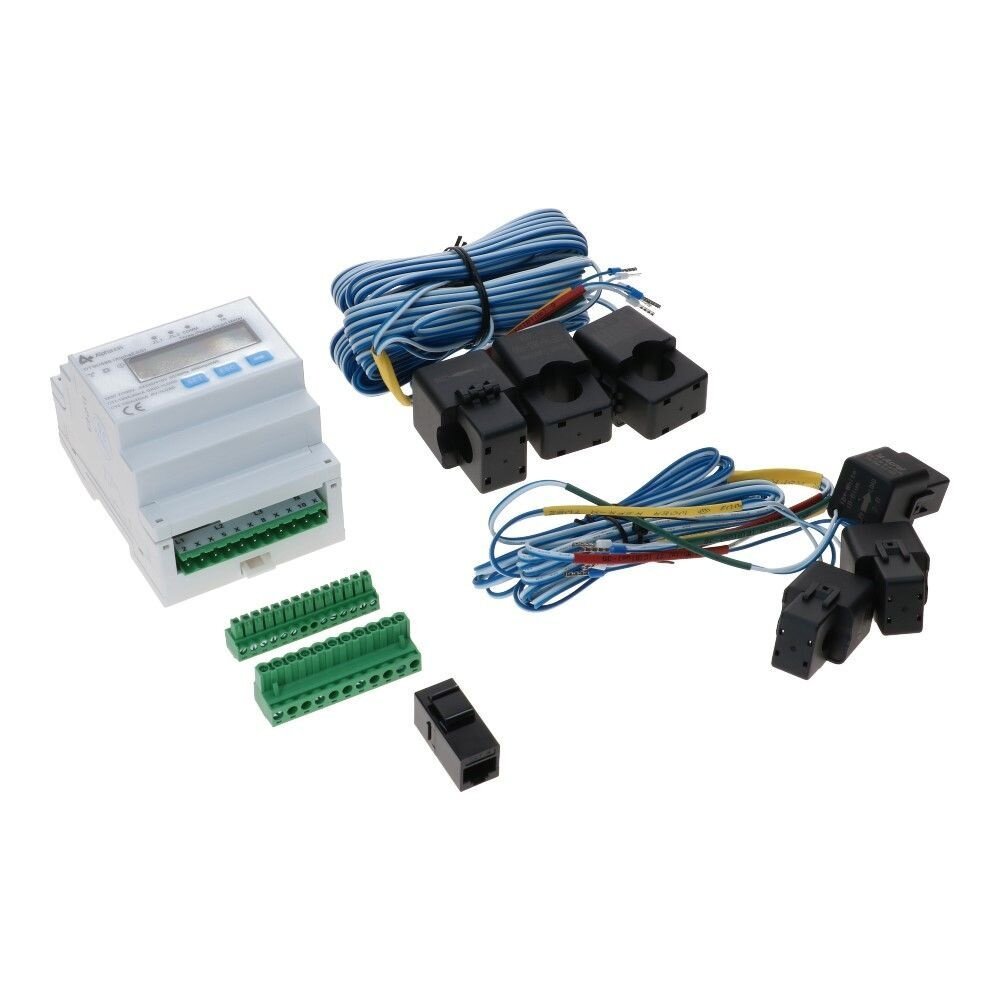

Zonder meter weet een hybride omvormer niet wat er in huis gebeurt. Deze DTSU-energiemeter met drie stroomtangen van 100 A is de uitvoering die AlphaESS gebruikt om het net te meten bij een SMILE-G3-installatie.

Wat doet die meter precies?

De meter zit in de meterkast, achter je slimme meter, en leest per fase hoeveel stroom er het huis in of uit gaat. Die waarde stuurt hij via Modbus naar de omvormer. Ziet de omvormer teruglevering, dan laadt hij de batterij bij. Ziet hij afname, dan ontlaadt hij. Zonder die terugkoppeling zou het systeem blind laden en ontladen en zou je nog steeds terugleveren terwijl de batterij halfvol staat.

Waarom stroomtangen en niet direct meten?

De installatiehandleiding beschrijft twee meetmethodes: een meter zonder stroomtangen, waarbij de voedingskabel dwars door de meter loopt, en een meter met 3 of 6 stroomtangen die je om de bestaande kabels klemt. Die tweede methode is bij een bestaande meterkast bijna altijd praktischer, omdat de hoofdkabel niet los hoeft. Bij een aansluiting met dikke kabels of een zwaardere hoofdzekering is het vaak zelfs de enige werkbare optie.

Drie of zes tangen?

Drie tangen meten de netzijde op drie fasen. Dat is genoeg als de zonnepanelen op de SMILE-G3 zelf zijn aangesloten, wat AlphaESS de DC-modus noemt. Heb je daarnaast al een aparte zonnepaneel-omvormer staan, dan wil het systeem die stroom apart zien en heb je de uitvoering met zes tangen nodig. Kies je hier verkeerd, dan klopt het beeld in de app niet en stuurt de batterij op verkeerde getallen.

Het instellen is geen doe-het-zelfklus

Het adres van de meter moet in het menu op de meter zelf worden ingesteld, en in de AlphaCloud of de app moet de juiste meterconfiguratie aangevinkt staan. De handleiding waarschuwt uitdrukkelijk dat je de CT-verhouding niet zelf mag wijzigen. Dit is dus geen kastje dat je even zelf inprikt; het hoort bij het werk van de installateur die het systeem in bedrijf stelt.
