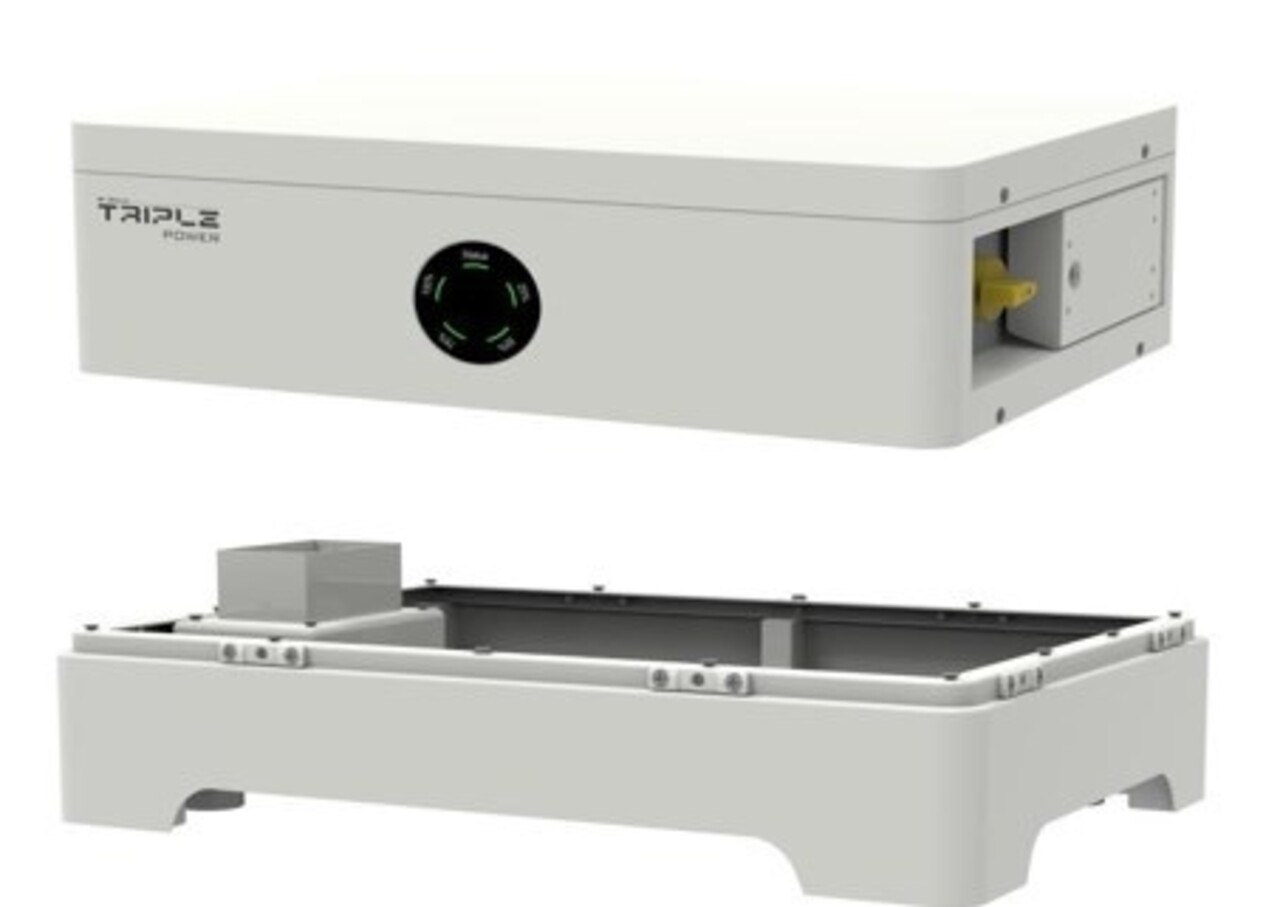

Triple batterijmodule BMS S51-8

De S51-8 is de regelunit van het TSYS-HS51-systeem, de lijn met de 5,1 kWh-modules. Elke toren heeft er één nodig.

Waarom deze BMS niet die andere is

SolaX heeft twee generaties Triple Power naast elkaar lopen en dat leidt in bestellijsten tot verwarring. De oudere lijn met 2,5 en 3,6 kWh-modules draait op de TBMS-MCS0800 in een kast van 510 bij 157 bij 365 millimeter van 13 kilo. Deze unit meet 600 bij 225 bij 376 millimeter en weegt 18,5 kilo. Andere voetafdruk, ander systeem, niet uitwisselbaar.

Kijk dus niet naar de merknaam maar naar de modules die je hebt of gaat bestellen. Staan er 5,1 kWh-blokken in je offerte met de aanduiding TB-HS51, dan hoort deze BMS erbij.

Wat hij doet

Hij bewaakt celspanningen en temperatuur, begrenst laad- en ontlaadstroom en houdt de omvormer op de hoogte van wat de batterij op dat moment aankan. Communicatie loopt via CAN en RS485. In het HS51-systeem stuurt hij een stapel van twee tot dertien modules aan, van 10,2 kWh tot 66,5 kWh.

Bij dit systeem liggen de stromen hoger dan bij de oudere lijn: 60 ampère nominaal en 70 ampère maximaal. Dat is precies waarom deze unit groter en zwaarder is uitgevoerd.

Waar je op moet letten

Er bestaat ook een optimizer-uitvoering van deze BMS. Die hoort bij de optimizer-modules. Meng je die twee, dan werkt het niet zoals bedoeld. Als je een systeem met optimizer-modules bouwt, neem dan ook de optimizer-BMS.

Tel de hoogte mee in je opstelling. 225 millimeter boven op de modules is geen detail als je in een krappe technische ruimte bouwt met een leidinggoot boven je hoofd.

Bestel je deze als vervanging na een storing, geef dan het typenummer van de aanwezige unit door. Generatieverschillen zie je niet aan de buitenkant.

Veelgestelde vragen

Hoeveel modules kan deze BMS aansturen?

Twee tot dertien in één toren, wat neerkomt op 10,2 tot 66,5 kWh.

Waarom weegt hij 18,5 kilo?

Omdat dit systeem hogere stromen verwerkt dan de oudere Triple Power-lijn: 60 ampère nominaal en 70 ampère maximaal. Dat vraagt zwaarder uitgevoerde componenten.

Kan ik hem gebruiken bij optimizer-modules?

Nee, daarvoor is de optimizer-uitvoering. Ze staan als aparte typenummers in het datasheet.

Wat als mijn omvormer van een ander merk is?

Dan werkt dit systeem niet. SolaX-opslag blijft binnen het SolaX-ecosysteem.

Kan ik deze unit onder in de toren plaatsen?

De opbouw van het systeem ligt vast in de montagehandleiding en dat is geen kwestie van voorkeur. Houd die volgorde aan, ook als een andere indeling in jouw ruimte handiger lijkt.

Kan ik hem later omruilen voor de optimizer-uitvoering?

Alleen als je de modules mee vervangt. De optimizer zit in de batterijmodules zelf, en een optimizer-BMS boven op gewone modules levert je het voordeel niet op. Dat is de reden om die keuze aan het begin te maken.
