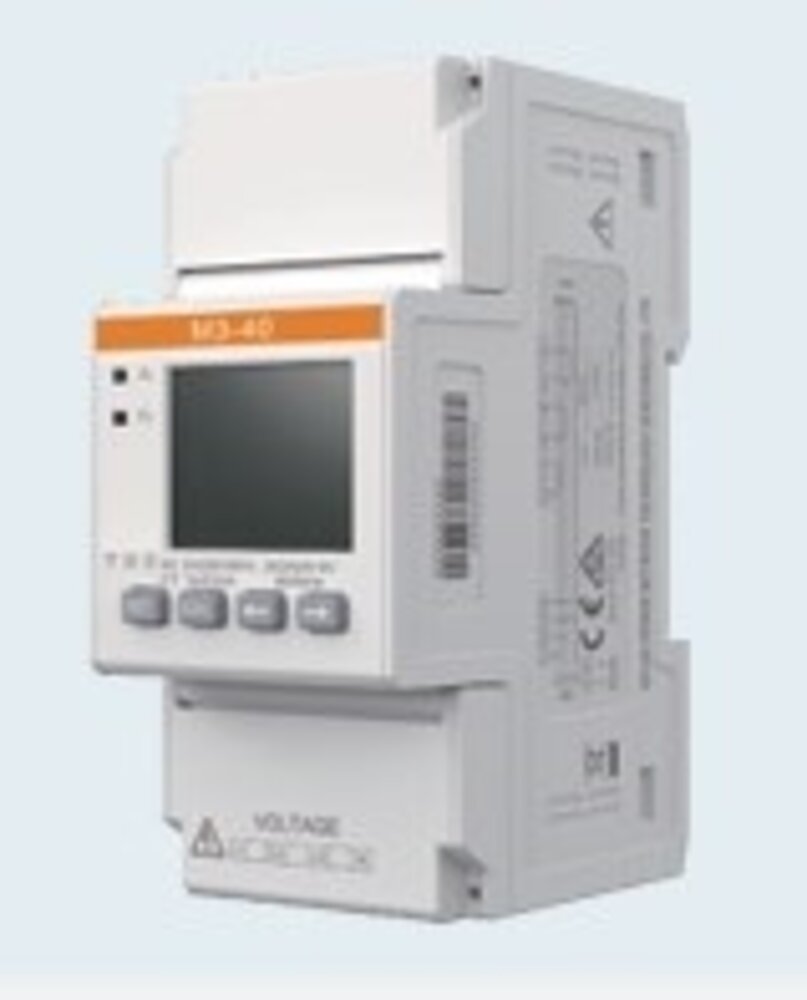

M3-40 meter with CT (100 A) 400V

De M3-40 is de 3-fase uitvoering met stroomtangen: 400 volt, tot 100 ampère per fase. Drie tangen om de drie hoofdaders, zonder dat er een leiding onderbroken wordt.

De reden dat dit model bestaat

Bij een 3-fase aansluiting van 3 keer 35 A of zwaarder loop je met een directe meter snel tegen grenzen aan. De directe 3-fase meter van SolaX stopt bij 80 ampère. Deze gaat tot 100. Daarnaast is er de praktische kant: drie hoofdaders openbreken in een volle meterkast is een klus die niet iedereen erbij wil hebben.

Waarom je omvormer dit nodig heeft

De X3 Hybrid stuurt de batterij aan op basis van wat er over je aansluiting gaat. Zonder meting is er niets om op te sturen. In het datasheet staat de meetingang als communicatie-interface, met CT of meter als de twee mogelijkheden. Deze meter vult die plek in voor drie fasen tegelijk.

Waar je op moet letten

Drie tangen betekent drie keer de kans op een montagefout. Elke tang hoort om de juiste fase, in de juiste richting. Een omgekeerde tang laat je systeem denken dat je teruglevert terwijl je afneemt. Dat merk je pas als de batterij op vreemde momenten gaat laden.

Is je aansluiting zwaarder dan 100 ampère, dan past deze meter niet. Laat dan even meekijken welke oplossing wel klopt, want doorbouwen op een te lichte meting levert alleen maar verkeerde sturing op.

Montage hoort bij een erkend installateur. Er wordt in de meterkast gewerkt.

Veelgestelde vragen

Waarom staat er 400 volt bij?

Dat is de spanning tussen de fasen van een gewone Nederlandse 3-fase aansluiting. Tussen fase en nul meet je 230 volt. Het gaat om dezelfde aansluiting.

Past hij bij een aansluiting van 3 x 25 A?

Ja, ruim. De 100 ampère is de bovengrens van de meter, niet een eis aan jouw aansluiting.
