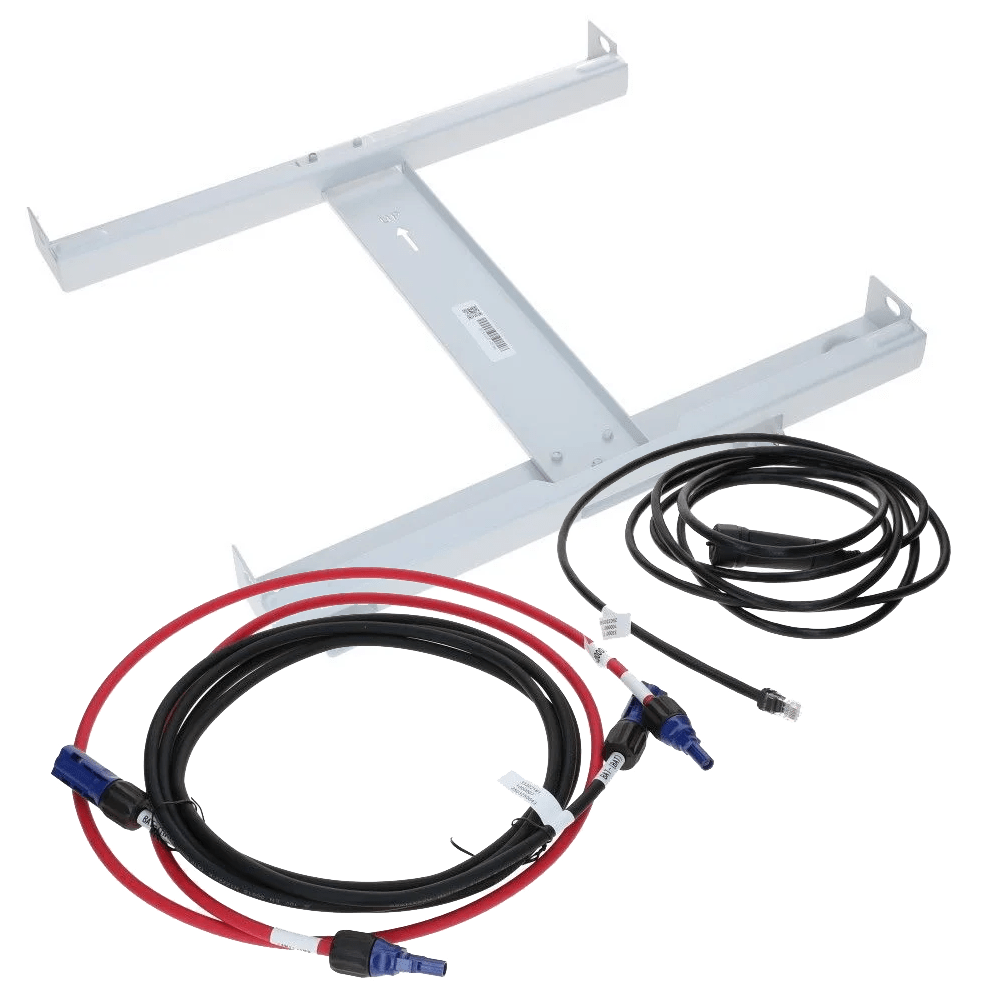

Omvormer muur beugel SMILE-G3-T10

Deze beugel is de wandophanging voor de SMILE-G3-T10, de 3-fase omvormer van 10 kW uit de SMILE-G3-serie.

Waarom een aparte beugel?

De standaardopbouw van een SMILE-G3-systeem is een toren: batterijmodules onderop, omvormer erbovenop met de meegeleverde zijbeugels. Dat scheelt wandruimte en kabellengte. Maar bij een T10-installatie loopt die toren snel op. Combineer je hem met 9.3S-modules van 634 mm per stuk, dan zit je bij vier modules al boven de 2,5 meter voordat de omvormer erop staat. In een garage met een lage balklaag of onder een schuin dak eindigt dat niet goed.

Wanneer kies je hiervoor?

Bij te weinig hoogte, bij een gescheiden opstelling van batterij en omvormer, of wanneer de omvormer dichter bij de meterkast moet hangen dan de batterijen. In al die gevallen komt de omvormer los aan de wand en heb je deze beugel nodig. De wand moet brandwerend zijn en het gewicht van de omvormer kunnen dragen; een lichte scheidingswand van gipsplaat is volgens de handleiding geen geschikte plek.

De praktische kant

De beugel voor de T10 is niet dezelfde als die voor de 1-fase S5. Kijk op de typesticker welke omvormer je hebt voordat je bestelt. Verder geldt hetzelfde als bij elke omvormerplaatsing: vrije ruimte rondom voor koeling, niet gekanteld of liggend monteren, en rekening houden met de lengte van de DC-kabels naar de batterijkolommen.

Staat de installatie nog op de tekening, laat de beugel dan meelopen in het ontwerp. Achteraf verplaatsen betekent de omvormer spanningsloos maken, losnemen en opnieuw aansluiten, en dat is een halve installatiedag die je had kunnen voorkomen.
