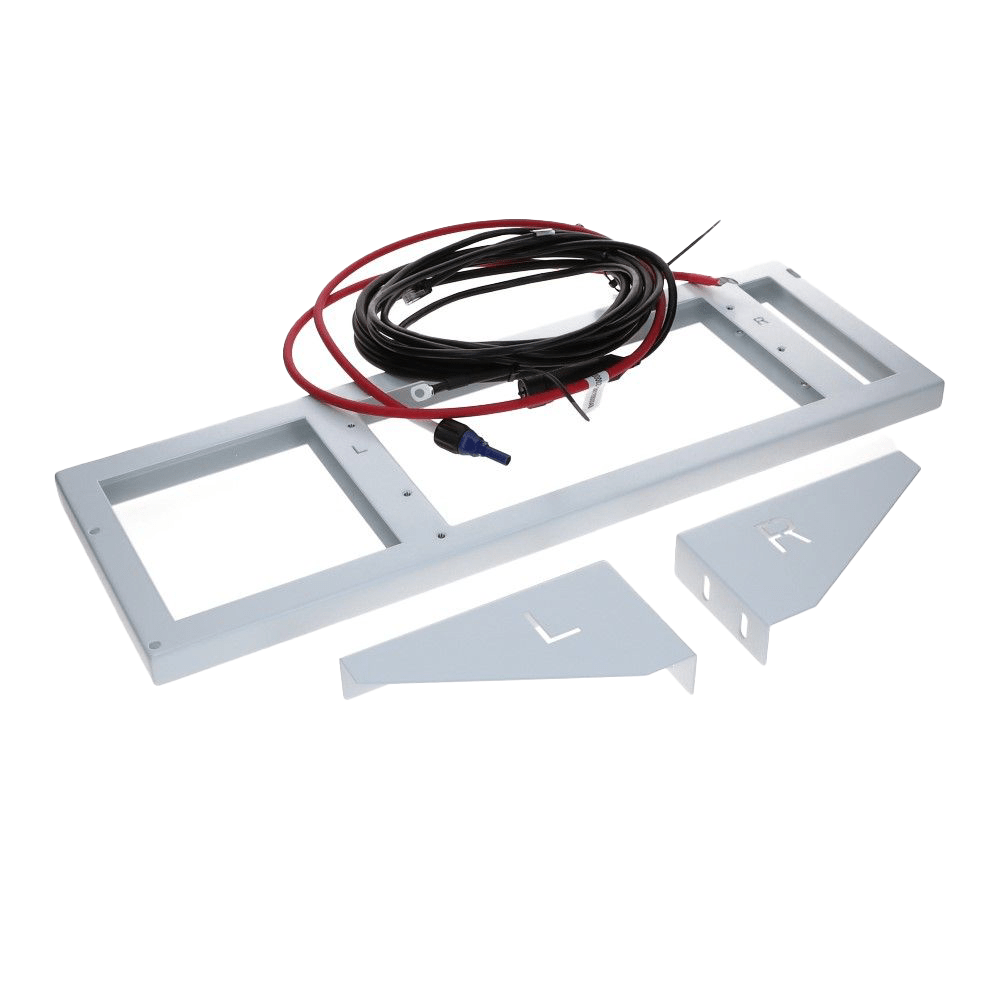

Omvormer muur beugel SMILE-G3-S5

Met deze beugel hang je de SMILE-G3-S5 omvormer aan de muur, los van de batterijkolom. Dat is een andere montagewijze dan de standaardopstelling.

Hoe wordt de S5 normaal gemonteerd?

In de leveringsomvang van de omvormer zitten een linker- en een rechterbeugel. Die worden volgens de installatiehandleiding op de bovenkant van de batterij gezet, waarna de omvormer daarop wordt gehangen met een steunbeugel aan de onderzijde. Omvormer en batterij vormen dan één toren. Dat werkt prima zolang de batterijkolom op de plek staat waar de omvormer ook mag hangen.

Wanneer wil je hem los aan de muur?

Bijvoorbeeld als de kolom te hoog wordt met de omvormer erbovenop, als de batterijen buiten staan en de omvormer binnen moet blijven, of als de kabelroute naar de meterkast korter wordt met de omvormer op een andere plek. De handleiding schrijft voor dat de S5 aan de muur wordt gemonteerd en niet gekanteld, plat of ondersteboven. De ondergrond moet brandwerend zijn en het gewicht van 19,5 kg dragen. Gipswand wordt afgeraden, ook vanwege het geluid dat een omvormer maakt.

Voordat je bestelt

Deze beugel is specifiek voor de S5. Voor de 3-fase T10 is er een aparte uitvoering; de twee omvormers verschillen in formaat en ophangpunten, dus verwisselen gaat niet. Controleer voordat je bestelt welk type er bij je staat of komt, de volledige typecode staat op de sticker aan de zijkant.

Houd bij het bepalen van de plek ook rekening met de vrije ruimte rondom voor koeling en onderhoud, en met de lengte van de DC-kabels naar de batterij. Die zitten in een aparte kabelset en zijn niet oneindig lang.
