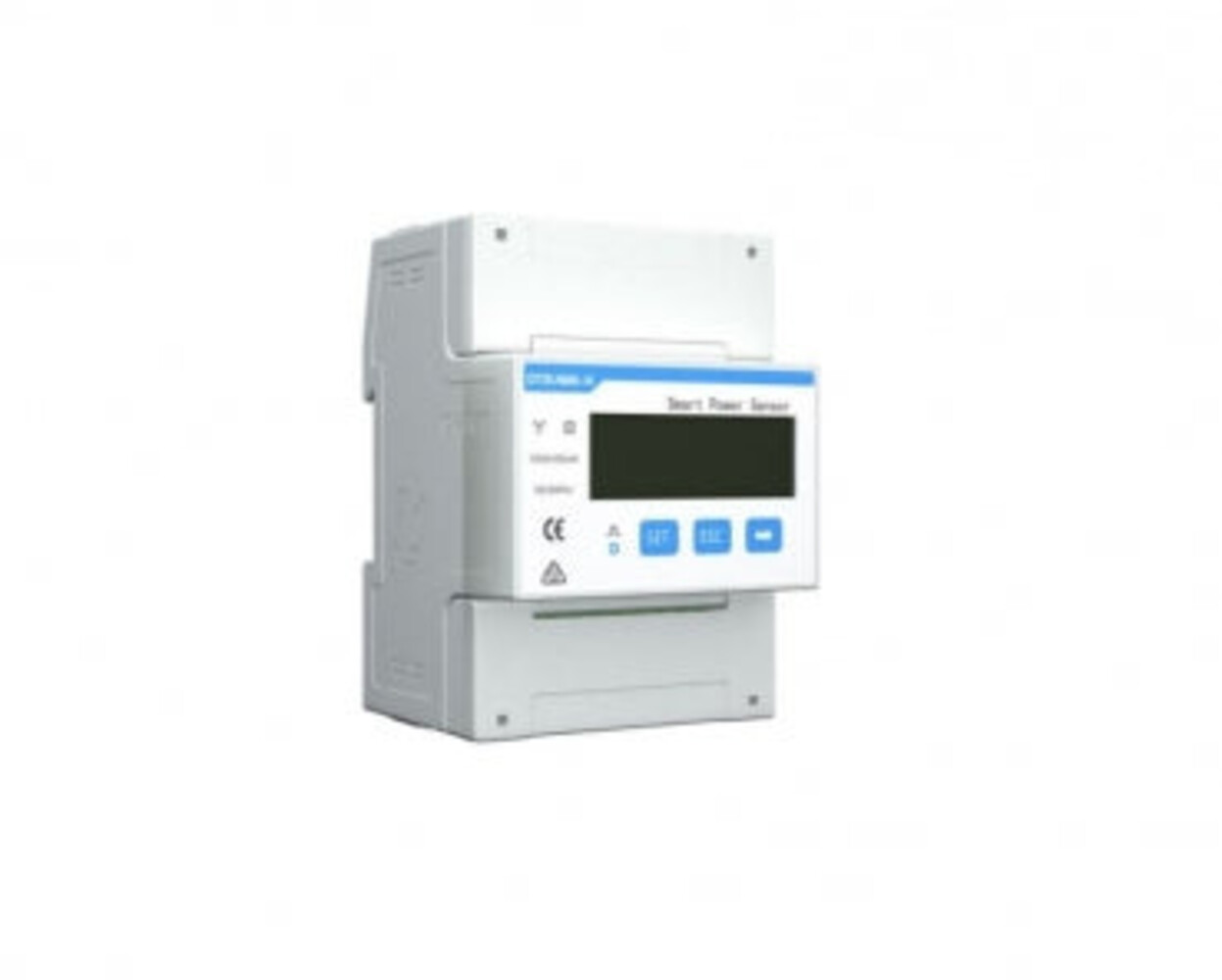

kWh meter DTSU 6CT100A

Deze DTSU-meter komt met zes stroomtangen van 100 A in plaats van drie. Die extra set is er voor huizen waar al een zonnepaneel-omvormer hangt en de SMILE-G3 daar naast komt te staan.

Waarvoor is die tweede set tangen?

De installatiehandleiding onderscheidt twee meetpunten: de netmeter en de PV-zijdemeter. De netmeter meet wat er over de aansluiting gaat. De PV-zijdemeter meet apart wat je bestaande zonnepaneel-omvormer produceert. Draait het systeem in AC- of hybridemodus, dan heeft de SMILE-G3 beide waarden nodig om te weten hoeveel er van het dak komt en hoeveel het huis verbruikt. Met alleen de netmeter ziet hij het saldo en kan hij die twee stromen niet uit elkaar houden.

Wanneer heb je deze uitvoering nodig?

In het klassieke geval: je hebt sinds een paar jaar panelen met een gewone omvormer en je wilt daar een batterij bij, zonder die panelen om te klemmen naar de SMILE-G3. Dat is vaak de verstandigste route, want je bestaande PV-installatie blijft dan gewoon draaien. Ga je de panelen wel rechtstreeks op de SMILE-G3 aansluiten, dan werk je in DC-modus en volstaat de uitvoering met drie tangen.

Ruimte in de meterkast

Zes stroomtangen betekent ook zes plekken waar ze omheen moeten passen, en dat vraagt ruimte in de meterkast of in de verdeler bij de PV-omvormer. Bekijk vooraf of die ruimte er is. In de app of in de AlphaCloud moeten daarna zowel de netmeter als de PV-zijdemeter worden aangezet, anders blijft de tweede set ongebruikt en klopt de productiegrafiek niet.

De handleiding geeft aan dat de CT-verhouding niet handmatig aangepast mag worden. Het instellen en in bedrijf stellen hoort dus bij de installateur, samen met de rest van de inbedrijfstelling.
